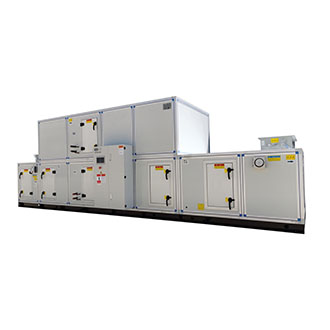

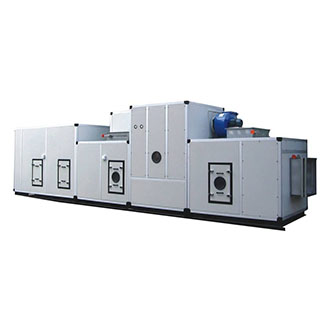

地下工程調溫除濕一體機DCK40-25：20℃精準控溫，10L/h高效除濕
地下工程用除濕空調機是我公司集空調除濕設備的專業設計和制造經驗，經過大量的基礎調研工作，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于*、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。
DCK系列組合式全自動水冷調溫型除濕機是我公司結合先進的技術設計的新一代空氣處理機組，此系列空氣處理機組可對空氣進行恒溫、除濕、凈化、消聲等處理。機組兼具性能優越及外形美觀的特點，可采用模塊式任意組合，功能段可以根據客戶的需要進行匹配，組裝及維護方便。為滿足安裝場所的特殊情況，除臥式組合之外，還有立式及吊掛式可供選擇。
- 產品特性
本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制， 并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。
工作原理：除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成; 除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。 除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。
主要部件介紹-水冷除濕機DCK40-25調溫除濕機
1框架
采用我公司特殊開模的鋁合金框架，配套隔熱膠條，把冷橋傳熱減至較小，防止型材外框出現冷凝水的現象。內套鋼板玻纖—ABS塑膠角件與自攻螺釘連接而成。面板連接處采用專用壓條裝飾，使框架、面板緊密貼合成一平面。基礎框架由型鋼或折彎件焊接而成。
2面板
面板采用無冷橋設計，雙層三明治夾心結構，標準配置外層為鍍鋅板噴塑，內板為鍍鋅板，雙面板間注入聚氨酯發泡保溫材料，小型機組標準面板厚度為30mm，大型機組為50mm。面板的材料、厚度也可按客戶要求提供，如提供中厚外板噴涂或不銹鋼面板，中間用玻璃棉保溫的結構等。面板與框架結合緊密， 結構緊湊，內外表面光滑平整，有利于減少灰塵沉積和便于清洗。
3換熱器
翅片式盤管熱交換器是風柜中的重要部件，利用盤管可使流體（熱水、冷水、氣態或液態制冷劑）和空氣進行熱交換，使之達到要求的溫度（有時也包括濕度）狀態。盤管的類型包括水盤管、過熱水盤管、蒸汽盤管和制冷劑直接膨脹式盤管。
采用無縫紫銅管及純鋁翅片經14MPa水壓脹管，使銅管與翅片緊密結合而成，確保zui小的接觸熱阻以發揮zui大的傳熱效率。盤管電腦選型計算程序可在需求工況下對盤管的排數、片距、回路數等參數進行zui優化設計，以確保滿足實際使用需求。
盤管標準備有2排、4排、6排、8排、12排可供選擇，鋁翅片片距2，2.5mm等，亦可提供其他片距規格。或可根據用戶需求提供銅管穿銅片式換熱器。
4水盤
換熱盤管下設有水盤，采用干式設計，保證冷凝水順利排放。水盤外部敷有PE保溫以阻止冷凝生成。
5過濾器
過濾器的選擇決定了可處理空氣的質量，我們可提供不同類型的過濾網特性以供選型，同時可選擇裝一些配件，如流體壓力計、微壓顯示器等，并設壓差報警。機組內部空間以標準過濾器的尺寸150mm作為模數，通風截面上可zui大限度地布置過濾器，有效降低過濾器的迎面風速，提高過濾器的使用壽命以降低運行費用。過濾器種類包括：粗效過濾器、中效過濾器、全鋁質及不銹鋼空氣過濾器、玻纖平板過濾器、袋式過濾器、活性炭過濾器、防鹽害過濾器等。根據使用場所及過濾級別的需求選配。
l 初效過濾器-水冷除濕機DCK40-25調溫除濕機
采用zui新聚丙烯纖維過濾材料制作，具有容塵量大、過濾效率高、阻力小等特點，是預過濾器的理想選擇。
效率選擇：G3，G4兩種
型式選擇：板式及袋式，其中板式初效過濾器備有鋁框型及紙質型可供選擇。
l 袋式中效過濾器：
采用新型復合人工纖維材料制作，具有阻力小，容塵量大，使用壽命長等特點，合理的內部空間尺寸可確bao過濾器使用成本至zui低。
效率選擇：F6，F7，F8，F9
安裝型式選擇：移動式（側抽式）及固定式
l （亞）高效過濾器：
采用超細玻璃纖維制作，低阻、高效。過濾效率依客戶要求提供，過濾器嚴格按照其本身的風速要求配置，以確bao過濾器的正常運行及使用壽命。
6風機
采用雙進風、雙寬距高效低噪離心風機，風機軸承選優先產品，具備自調心及自鎖緊功能。風機動平衡精度達到G4.0，大幅延長軸承的使用壽命。風機選型軟件可依據實際運行條件選擇高效率之風機,確保風機在高效節能的〝工況〞點下運行。風機整組置于減震支架上﹐并通過高強度阻燃型撓性接頭與箱體連接。
7風機傳動
標準采用V型皮帶傳動結構，并使用Taper Lock緊箍襯套的皮帶輪及進口窄V帶，窄V帶的寬斜面結構使其比普通V帶具有更高的傳動效率和使用壽命。
8電機
采用三相鼠籠式交流電機，IP55防護等級，F級絕緣。電機置于風機段內部，并與風機通過專用防震墊共同置于減震支架上。電機底部設有調整裝置，可輕易調整皮帶松緊程度。
9檢修門
機組配有檢修門便于維護，整個框體結構只需使用簡單工具就可裝拆，松開面板即可取出全部零件加以維護，且不損及柜體的堅固性。
大型機組內部可安裝檢修燈，在檢修門上配置檢修視窗。
10風閥
根據用戶需求，可采用全鋁質節風閥或鍍鋅風閥，依據需要可供應在閥口葉片邊緣和面板邊緣帶密封墊圈的風閥。當調節閥置于箱體外時，風閥安裝于空調箱框架上，否則安裝于空調箱面板上。
也可根據用戶需求配置電動比例調節閥、防火閥等。
產品參數：DCK40-25
型號 性能數據 | DCK40-25 | ||
空調 工況 | 制冷量 | kw | 85 |
風量 | M³/h | 12500-15500 | |
壓縮機功率 | kw | 16.2 | |
能量調節 | % | 0，100 | |
除濕 工況 | 除濕量 | Kg/h | 40 |
風量 | M³/h | 9900-12000 | |
壓縮機功率 | kw | 13.3 | |
能量調節 | % | 0,100 | |
除濕調溫工況 | 制冷量 | kw | 79.5 |
除濕量 | Kg/h | 40 | |
風量 | M³/h | 12500-15500 | |
壓縮機功率 | kw | 16.2 | |
能量調節 | % | 0,100 | |
混風過濾段 | 空氣過濾器 | 型式 | 板式初效過濾器 |
重量 | kg | 250 | |
冷卻再熱段 | 蒸發器/冷凝器 | 型式 | 銅管套鋁翅片式 |
重量 | kg | 400 | |
送風段 | 風機 | 類型 | 皮帶輪傳動式離心風機 |
機外余壓 | pa | ＞600 | |
風機功率 | kw | 7.5 | |
重量 | kg | 400 | |
主機段 | 制冷劑 | 類型 | R22或R407C |
制冷劑充注量 | kg | 26.3 | |
壓縮機 | 類型 | 全封閉渦旋式壓縮機/半封閉螺桿式壓縮機 | |
冷卻水 | 水阻 | ≤50 | |
水量（t/h） | 14 | ||
管徑 | DN40 | ||
重量 | kg | 700 | |
節能段 | 可根據用戶的需要增加一節能段，參見節能段性能參數表 | ||
可配冷水模塊型號 | LS-20 LS-25 LS-35 LS-40 | ||
